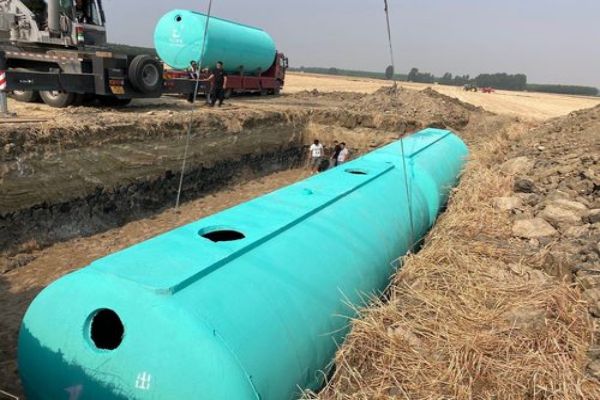

新疆玻璃钢化粪池凭借其优异的性能在污水处理领域占据主导地位。了解其生产工艺有助于用户辨别产品质量。同时，新疆化粪池的传统工艺正快速被玻璃钢工艺取代。此外，新疆消防水罐的生产也采用了类似技术。本文将详细解读新疆玻璃钢化粪池从原材料到成品的制造过程，以及质量控制的要点。

首先，主要原材料包括：不饱和聚酯树脂、无碱玻璃纤维纱、固化剂、促进剂和表面毡。树脂的选择直接影响耐腐蚀性和强度，用于新疆玻璃钢化粪池的树脂通常要求热变形温度大于70℃，断裂延伸率不低于2.5%。玻璃纤维纱采用2400tex或4800tex规格，确保缠绕层的力学性能。对于新疆消防水罐，内壁还需添加食品级树脂以满足水质标准。原材料进厂必须经过检验，包括树脂黏度、凝胶时间和玻纤含水率。

其次，生产工艺主要采用计算机控制的缠绕成型。步骤为：模具清理→涂脱模剂→缠绕内衬层→缠绕结构层→缠绕外保护层→固化脱模→修整装配。内衬层由表面毡和短切纤维组成，树脂含量高达70%以上，保证防渗漏。结构层由连续纤维纱螺旋缠绕和环向缠绕交替进行，缠绕角通常为55°~65°，以获得佳强度。新疆玻璃钢化粪池的壁厚根据罐体直径和埋深计算，例如直径2米的罐体壁厚不低于12mm。新疆消防水罐的工艺类似，但会额外增加抗浮锚固件。

第三，质量控制贯穿全过程。在新疆玻璃钢化粪池生产过程中，需要检测的关键指标有：巴氏硬度（不低于40）、固化度（不低于85%）、水压试验（0.05MPa保压30分钟无渗漏）、轴向弯曲强度和环向拉伸强度。每批次产品应抽取样品进行理化性能测试。同时，尺寸偏差应符合标准，长度允许±20mm，直径允许±10mm。对于新疆化粪池的出水水质，厂家可提供模拟测试报告。新疆消防水罐还需进行满水沉降测试，罐体24小时沉降量不大于5mm。

第四，常见缺陷及预防。① 气泡和空洞：因树脂浸润不良或固化过快，应调整缠绕参数；② 分层：因层间黏结力不足，需控制树脂含量及使用粘结性好的树脂；③ 裂纹：因固化应力过大，应优化固化曲线。正规新疆玻璃钢化粪池生产商会采用无损探伤（如超声波）检测内部缺陷。新疆消防水罐的焊缝（若有）需进行X射线拍片。用户采购时应要求厂家提供出厂检验报告和第三方检测报告。

环保与节能。玻璃钢生产过程中产生的苯乙烯废气需通过活性炭吸附处理，废边角料可粉碎回收制成填料。相比传统新疆化粪池的砖瓦窑炉，玻璃钢工艺能耗降低约40%。同时，新疆消防水罐的轻量化减少了运输碳排放。建议用户优先选择通过ISO9001和ISO14001认证的厂家。购买新疆玻璃钢化粪池时，还可查看是否有新疆本地建材备案证。总之，优质的生产工艺保证了产品寿命超过30年，让新疆化粪池和新疆消防水罐更安全可靠。
